Bass shaker maison
Lun 10 Mai 2021 - 19:10
Hello à tous !
Je me suis installé un système de seatshaker maison et je voulais vous montrer comment on peut faire
J'ai mis mes élucubrations en gris. Si ça vous intéresse pas pour pourrez les sauter haha
Mais comme j'ai appris plein de trucs je me suis dit que ça pouvait être sympa de vous les partager.
Ah ! Et sachez que malgré tout mon pavé c'est vraiment tout con à installer
Un système de bass shaker ça permet de faire vibrer votre chaise ou votre rig (ou même vos commandes) au rythme du jeu et de "ressentir" dcs autant que vous l'entendez.
Concrètement, ça se traduit par un retour physique de ce qui se passera en jeu.
Le doux ronron du Merlin, le passage à la PC, le roulage sur les plaques de béton du taxiway, la prise de G, le tir au GAU-8... Tout est traduit en différentes vibrations plus ou moins fortes et à différentes fréquences !
Ce qui est vraiment chouette c'est évidemment l'immersion, mais aussi le retour direct qu'on peut avoir : plus besoin de vérifier que vos trains sont sortis ou que la bombe est bien partie, croyez moi vous le saurez!
Pour que vos doux postérieurs soient secoués à 6000 coups minutes quand vous découpez du T55, il va falloir traduire la télémétrie dcs en signal analogique.
C'est le job du transducteur tactile ou bass shaker.
Un transducteur c'est n'importe quel dispositif qui traduit une valeur physique en une autre (par exemple un oeil est un transducteur d'une quantité de photons en signal électrique). Une enceinte est un double transducteur, elle va d'abord convertir un signal électrique en vibration grâce à une bobine et un aimant, qui va lui même actionner un diaphragme et donner un signal sonore!
Fondamentalement, un bass shaker c'est un haut parleur qui émet à très basses fréquences et duquel on a enlevé le diaphragme, ne reste alors que la partie vibration !
Alors je vais pas m'intéresser aux systèmes plug & play parce que je ne les connais pas mais sachez qu'il en existe.
Pour nous, l'idée c'est de faire toute la chaîne nous même. Pour résumer, on va donc avoir besoin :
Dans l'absolu on pourrait avoir seulement le système branché sur le son de dcs mais on aurait alors uniquement un gloubiboulga de vibrations illisibles. C'est pour ça qu'on va avoir besoin d'une carte son secondaire, on a quand même envie d'entendre la douce voix du jf17 dans notre casque quand on a le postérieur qui tremble pendant une manœuvre évasive.
En visant au moins cher mais en gardant de la marge pour upgrader mon setup avec d'autres HP :
- 30€, transducteur de 100W
- 20€, ampli sans alim
- 7€, carte son USB
- 20€, logiciel
Soit 80€ à peu près !
Le bass shaker que j'avais pris n'est plus dispo mais vous pourrez en trouver chez audiophonics.
N'ayant acheté qu'un bass shaker pour le moment, je l'ai simplement fixé sous mon fauteuil de bureau avec des vis.
Le truc intéressant c'est si vous en prenez plusieurs pour avoir de la spatialisation (un sous la chaise et un dans le dos, ou un de chaque côté, voire sur vos supports de joystick ou sous le palonnier).
EDIT : voilà une photo du mien monté sous mon fauteuil.
Je cherche encore un moyen propre de faire passer les fils.
Sinon les branchements sont vraiment tous simples, pas de soudure nécessaire, c'est comme brancher un système hifi.
J'ai un peu découvert comment fonctionnait un système hifi et j'ai trouvé ça plutôt intéressant donc voilà un résumé de profane
Un système son a deux composantes principales la puissance en watts et l'impédance en ohms.
La puissance
Les watts indiqués sur une enceinte représentent la puissance admissible par celle-ci. C'est à dire que c'est la puissance maximale qu'elle ira jusqu'à traiter.
Côté ampli, les watts indiqués expriment la puissance maximale qu'il pourra délivrer avant d'altérer le son.
Il est donc recommandé d'avoir un ampli avec une puissance supérieure ou égale à celle de l'enceinte pour en tirer le maximum
L'impédance
C'est la résistance du circuit au courant qui passe dedans.
Plus l'impédance d'un ampli est basse, plus la puissance qu'il peut fournir aux enceintes est élevée. Et plus l'impédance d'une enceinte est basse, plus elle aura besoin de puissance pour fonctionner.
L'idée est donc de faire correspondre exactement les ohms indiqués sur l'ampli et ceux sur le transducteur.
Le montage de plusieurs transducteurs
Alors pourquoi est-ce qu'on s'en souci s'il faut tout faire coïncider? Parce qu'on peut vouloir plusieurs transducteurs.
Dans ce cas là on a plusieurs choix :
- montage en série : il faudra additionner les impédances des transducteurs
- montage en parallèle : il faudra diviser l'impédance d'un transducteur par le nombre total de transducteur.
En ce qui concerne les watts il suffira d'additionner ceux de chaque HP quelque soit le montage.
En ce qui me concerne, j'ai pour l'instant 1 transducteur de 100W sur une voie d'un ampli 2x100W. Ce qui me laisse de la marge pour ajouter 2 amplis de 50W (par exemple) sur la seconde voie plus tard. Ça permettrait d'avoir une spatialisation des vibrations (gauche/droite, avant/arrière).
Il existe différents logiciels qui permettent d'utiliser la télémétrie dcs mais internet semble s'accorder sur celui-ci (malheureusement j'en ai trouvé aucun gratuit).
Il prend en compte énormément d'outputs différents et permet de bidouiller à loisir leur puissance.
Vous en aurez pour 1800 roubles (ou 20€ pour les chiens d'impérialistes).
Attention le mec n'ouvre son store que le weekend !
Il vous faudra télécharger Simshaker for Aviators (gratuit) avant de prendre le module payant.
Je vous conseille d'utiliser le compression factor à 0.8 pour éviter la saturation du transducteur quand il y a plusieurs gros sons joués en même temps.
Je vous donnerai mes réglages perso quand j'aurai terminé de les bidouiller.
Mes relations à l'alcool n'aidant pas celles de voisinage, je préfère épargner mes sessions de dogfight aux voisins du dessous.
Pour ça j'ai trouvé 2 solutions :
- vraiiiiiment bien fixer le transducteur à la chaise. Si ce n'est pas le cas les vibrations feront du bruit.
- isoler la chaise du sol. Pour ça j'ai acheté des pads pour machine à laver que j'ai fixé à des cales de roue que j'avais déjà imprimé.
Une fois le bass shaker bien arrimé et vos branchements faits, il vous suffira d'indiquer le dossier parties enregistrées à Simshaker qui s'occupera du reste!
Voilà ! J'espère vous avoir donné envie ! Franchement ça vaut le coup et c’est pas cher !
Je me suis installé un système de seatshaker maison et je voulais vous montrer comment on peut faire
J'ai mis mes élucubrations en gris. Si ça vous intéresse pas pour pourrez les sauter haha
Mais comme j'ai appris plein de trucs je me suis dit que ça pouvait être sympa de vous les partager.
Ah ! Et sachez que malgré tout mon pavé c'est vraiment tout con à installer
Qu'est-ce que c'est ?
Un système de bass shaker ça permet de faire vibrer votre chaise ou votre rig (ou même vos commandes) au rythme du jeu et de "ressentir" dcs autant que vous l'entendez.
Concrètement, ça se traduit par un retour physique de ce qui se passera en jeu.
Le doux ronron du Merlin, le passage à la PC, le roulage sur les plaques de béton du taxiway, la prise de G, le tir au GAU-8... Tout est traduit en différentes vibrations plus ou moins fortes et à différentes fréquences !
Ce qui est vraiment chouette c'est évidemment l'immersion, mais aussi le retour direct qu'on peut avoir : plus besoin de vérifier que vos trains sont sortis ou que la bombe est bien partie, croyez moi vous le saurez!
Comment qu'ça marche ?
Pour que vos doux postérieurs soient secoués à 6000 coups minutes quand vous découpez du T55, il va falloir traduire la télémétrie dcs en signal analogique.
C'est le job du transducteur tactile ou bass shaker.
Un transducteur c'est n'importe quel dispositif qui traduit une valeur physique en une autre (par exemple un oeil est un transducteur d'une quantité de photons en signal électrique). Une enceinte est un double transducteur, elle va d'abord convertir un signal électrique en vibration grâce à une bobine et un aimant, qui va lui même actionner un diaphragme et donner un signal sonore!
Fondamentalement, un bass shaker c'est un haut parleur qui émet à très basses fréquences et duquel on a enlevé le diaphragme, ne reste alors que la partie vibration !
Comment on fait ?
Alors je vais pas m'intéresser aux systèmes plug & play parce que je ne les connais pas mais sachez qu'il en existe.
Pour nous, l'idée c'est de faire toute la chaîne nous même. Pour résumer, on va donc avoir besoin :
- D'un logiciel qui extrait la télémétrie dcs et en tire des sons
- Une carte son qui va nous permettre de les sortir
- Une rallonge jack si besoin
- Un ampli pour alimenter le transducteur
- Une alim pour l'ampli (j'ai utilisé une vieille alim d'ordi portable)
- Le transducteur, ou celui-ci, ou ceux là
- Une paire de fesses
Dans l'absolu on pourrait avoir seulement le système branché sur le son de dcs mais on aurait alors uniquement un gloubiboulga de vibrations illisibles. C'est pour ça qu'on va avoir besoin d'une carte son secondaire, on a quand même envie d'entendre la douce voix du jf17 dans notre casque quand on a le postérieur qui tremble pendant une manœuvre évasive.
Combien ça coûte ?
En visant au moins cher mais en gardant de la marge pour upgrader mon setup avec d'autres HP :
- 30€, transducteur de 100W
- 20€, ampli sans alim
- 7€, carte son USB
- 20€, logiciel
Soit 80€ à peu près !
Le bass shaker que j'avais pris n'est plus dispo mais vous pourrez en trouver chez audiophonics.
Comment on le monte ?
N'ayant acheté qu'un bass shaker pour le moment, je l'ai simplement fixé sous mon fauteuil de bureau avec des vis.
Le truc intéressant c'est si vous en prenez plusieurs pour avoir de la spatialisation (un sous la chaise et un dans le dos, ou un de chaque côté, voire sur vos supports de joystick ou sous le palonnier).
EDIT : voilà une photo du mien monté sous mon fauteuil.
Je cherche encore un moyen propre de faire passer les fils.
Sinon les branchements sont vraiment tous simples, pas de soudure nécessaire, c'est comme brancher un système hifi.
La chaîne ampli/enceinte
J'ai un peu découvert comment fonctionnait un système hifi et j'ai trouvé ça plutôt intéressant donc voilà un résumé de profane
Un système son a deux composantes principales la puissance en watts et l'impédance en ohms.
La puissance
Les watts indiqués sur une enceinte représentent la puissance admissible par celle-ci. C'est à dire que c'est la puissance maximale qu'elle ira jusqu'à traiter.
Côté ampli, les watts indiqués expriment la puissance maximale qu'il pourra délivrer avant d'altérer le son.
Il est donc recommandé d'avoir un ampli avec une puissance supérieure ou égale à celle de l'enceinte pour en tirer le maximum
L'impédance
C'est la résistance du circuit au courant qui passe dedans.
Plus l'impédance d'un ampli est basse, plus la puissance qu'il peut fournir aux enceintes est élevée. Et plus l'impédance d'une enceinte est basse, plus elle aura besoin de puissance pour fonctionner.
L'idée est donc de faire correspondre exactement les ohms indiqués sur l'ampli et ceux sur le transducteur.
Le montage de plusieurs transducteurs
Alors pourquoi est-ce qu'on s'en souci s'il faut tout faire coïncider? Parce qu'on peut vouloir plusieurs transducteurs.
Dans ce cas là on a plusieurs choix :
- montage en série : il faudra additionner les impédances des transducteurs
- montage en parallèle : il faudra diviser l'impédance d'un transducteur par le nombre total de transducteur.
En ce qui concerne les watts il suffira d'additionner ceux de chaque HP quelque soit le montage.
En ce qui me concerne, j'ai pour l'instant 1 transducteur de 100W sur une voie d'un ampli 2x100W. Ce qui me laisse de la marge pour ajouter 2 amplis de 50W (par exemple) sur la seconde voie plus tard. Ça permettrait d'avoir une spatialisation des vibrations (gauche/droite, avant/arrière).
Software

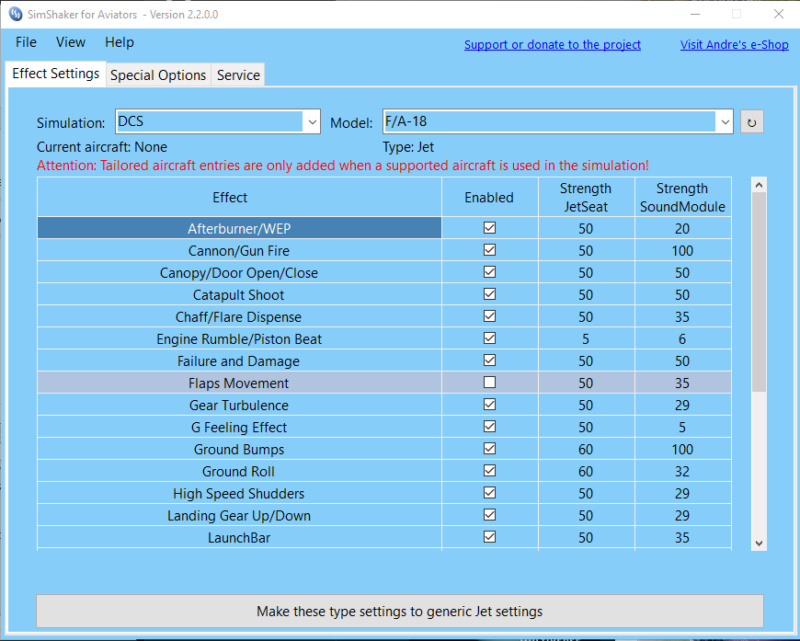

Il existe différents logiciels qui permettent d'utiliser la télémétrie dcs mais internet semble s'accorder sur celui-ci (malheureusement j'en ai trouvé aucun gratuit).
Il prend en compte énormément d'outputs différents et permet de bidouiller à loisir leur puissance.
Vous en aurez pour 1800 roubles (ou 20€ pour les chiens d'impérialistes).
Attention le mec n'ouvre son store que le weekend !
Il vous faudra télécharger Simshaker for Aviators (gratuit) avant de prendre le module payant.
Je vous conseille d'utiliser le compression factor à 0.8 pour éviter la saturation du transducteur quand il y a plusieurs gros sons joués en même temps.
Je vous donnerai mes réglages perso quand j'aurai terminé de les bidouiller.
Comment éviter que vos voisins ne portent plainte
Mes relations à l'alcool n'aidant pas celles de voisinage, je préfère épargner mes sessions de dogfight aux voisins du dessous.
Pour ça j'ai trouvé 2 solutions :
- vraiiiiiment bien fixer le transducteur à la chaise. Si ce n'est pas le cas les vibrations feront du bruit.
- isoler la chaise du sol. Pour ça j'ai acheté des pads pour machine à laver que j'ai fixé à des cales de roue que j'avais déjà imprimé.
Une fois le bass shaker bien arrimé et vos branchements faits, il vous suffira d'indiquer le dossier parties enregistrées à Simshaker qui s'occupera du reste!
Voilà ! J'espère vous avoir donné envie ! Franchement ça vaut le coup et c’est pas cher !
Tripleinside, Killight, Matoche, wanegen, Falken, Montag, yakumo et aiment ce message
- wanegenQualification N1 - Mirage 2000CQualification N1 obtenue dans le cursus Mirage 2000C de l'ESCAQualification N2 - Mirage 2000CQualification N2 obtenue dans le cursus Mirage 2000C de l'ESCAQualification N3 - Mirage 2000CQualification N3 obtenue dans le cursus Mirage 2000C de l'ESCA100 Heures de VolSeuil de 100 Heures de Vol atteint au sein de l'ESCAPilote de la 8e Escadre de Chasse VirtuelleA publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre500 Heures de VolSeuil de 500 Heures de Vol atteint au sein de l'ESCA300 SujetsMembre ayant publié un message dans plus de 300 sujets différents
Localisation : Toulouse
Messages : 432
Date d'inscription : 10/09/2020
Re: Bass shaker maison
Lun 10 Mai 2021 - 19:33
Ma foi? pourquoi pas?
Intéressant!
Je met l'info de côté on ne sait jamais?
Merci pour le partage.
Intéressant!
Je met l'info de côté on ne sait jamais?
Merci pour le partage.
- ModQualification N1 - UH-1HQualification N1 obtenue dans le cursus UH-1H Huey de l'ESCAPilote de la 8e Escadre de Chasse VirtuelleA publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre
- Messages : 220
Date d'inscription : 13/10/2020
Re: Bass shaker maison
Lun 10 Mai 2021 - 19:42
Une video ?
_________________
- FaguiMembre du
Conseil de Surveillance
Association ESCA100 Heures de VolSeuil de 100 Heures de Vol atteint au sein de l'ESCAQualification N1 - Mirage 2000CQualification N1 obtenue dans le cursus Mirage 2000C de l'ESCAQualification N0Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCAQualification N2 - Mirage 2000CQualification N2 obtenue dans le cursus Mirage 2000C de l'ESCAPilote de la 8e Escadre de Chasse VirtuelleA publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre
Localisation : Suresnes
Messages : 287
Date d'inscription : 28/03/2021
Re: Bass shaker maison
Lun 10 Mai 2021 - 20:27
Cela fait un petit moment que je regarde le simshaker jetpad de notre ami rouge et que je me pose la question, sans vraiment trouver la réponse, du réel intérêt.
Du coup ton sujet tombe à pic !
Je rejoins Mod, une petite vidéo serait pas mal !
Du coup ton sujet tombe à pic !
Je rejoins Mod, une petite vidéo serait pas mal !
- BravoVictorPilote de la 8e Escadre de Chasse VirtuelleA publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre100 Heures de VolSeuil de 100 Heures de Vol atteint au sein de l'ESCA500 Heures de VolSeuil de 500 Heures de Vol atteint au sein de l'ESCA1000 Heures de VolSeuil de 1000 Heures de Vol atteint au sein de l'ESCA2500 Heures de VolSeuil de 2500 Heures de Vol atteint au sein de l'ESCAQualification N0Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCAQualification N1 - UH-1HQualification N1 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N2 - UH-1HQualification N2 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N3 - UH-1HQualification N3 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N1 - A-10C IIQualification N1 obtenue dans le cursus A-10C II de l'ESCAQualification N2 - A-10C IIQualification N2 obtenue dans le cursus A-10C II de l'ESCAQualification N3 - A-10C IIQualification N3 obtenue dans le cursus A-10C II de l'ESCA300 SujetsMembre ayant publié un message dans plus de 300 sujets différentsVoltigeur aérienMembre ayant fait partie de l'une des patrouilles acrobatiques de l'ESCA
Localisation : LFCG
Messages : 687
Date d'inscription : 07/05/2021
Re: Bass shaker maison
Lun 10 Mai 2021 - 23:28
Plus qu'intéressant.
Merci Clem.
Je vais acheter le matériel et je vais jouer du tournevis pour mettre ça sous mon siège
Bon, après j'aurai sûrement besoin de toi pour me guider.
Sachant que je ne vole que sur hélico et Huey en particulier.
Le logiciel télécharge un .msi
Que doit-on en faire?
Oui, je sais, je suis en mode boulet mais tu n'as encore rien vu...
Bons vols
Merci Clem.
Je vais acheter le matériel et je vais jouer du tournevis pour mettre ça sous mon siège
Bon, après j'aurai sûrement besoin de toi pour me guider.
Sachant que je ne vole que sur hélico et Huey en particulier.
Le logiciel télécharge un .msi
Que doit-on en faire?
Oui, je sais, je suis en mode boulet mais tu n'as encore rien vu...
Bons vols
Clem aime ce message
- PierrotQualification N1 - UH-1HQualification N1 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N2 - UH-1HQualification N2 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N3 - UH-1HQualification N3 obtenue dans le cursus UH-1H Huey de l'ESCA100 Heures de VolSeuil de 100 Heures de Vol atteint au sein de l'ESCA500 Heures de VolSeuil de 500 Heures de Vol atteint au sein de l'ESCA1000 Heures de VolSeuil de 1000 Heures de Vol atteint au sein de l'ESCA2500 Heures de VolSeuil de 2500 Heures de Vol atteint au sein de l'ESCAPilote de la 8e Escadre de Chasse VirtuelleA publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre
Localisation : Tourrettes sur Loup 06
Messages : 434
Date d'inscription : 10/09/2020
Re: Bass shaker maison
Mar 11 Mai 2021 - 9:29
Montag, Malynx, Mod, Clem et Fagui aiment ce message
- ClemQualification N1 - UH-1HQualification N1 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N2 - UH-1HQualification N2 obtenue dans le cursus UH-1H Huey de l'ESCAPilote de la 8e Escadre de Chasse VirtuelleA publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre
Localisation : Paris
Messages : 37
Date d'inscription : 07/02/2021
Re: Bass shaker maison
Mer 12 Mai 2021 - 10:24
Je saurais pas trop comment décrire l'effet en vidéo je dois dire. Ca vibre quoi haha
Par contre j'ai ajouté une photo du HP fixé sous mon fauteuil
@Pierrot, ça existe haha
Par contre j'ai ajouté une photo du HP fixé sous mon fauteuil
@Pierrot, ça existe haha
Fagui et BravoVictor aiment ce message
- BravoVictorPilote de la 8e Escadre de Chasse VirtuelleA publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre100 Heures de VolSeuil de 100 Heures de Vol atteint au sein de l'ESCA500 Heures de VolSeuil de 500 Heures de Vol atteint au sein de l'ESCA1000 Heures de VolSeuil de 1000 Heures de Vol atteint au sein de l'ESCA2500 Heures de VolSeuil de 2500 Heures de Vol atteint au sein de l'ESCAQualification N0Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCAQualification N1 - UH-1HQualification N1 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N2 - UH-1HQualification N2 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N3 - UH-1HQualification N3 obtenue dans le cursus UH-1H Huey de l'ESCAQualification N1 - A-10C IIQualification N1 obtenue dans le cursus A-10C II de l'ESCAQualification N2 - A-10C IIQualification N2 obtenue dans le cursus A-10C II de l'ESCAQualification N3 - A-10C IIQualification N3 obtenue dans le cursus A-10C II de l'ESCA300 SujetsMembre ayant publié un message dans plus de 300 sujets différentsVoltigeur aérienMembre ayant fait partie de l'une des patrouilles acrobatiques de l'ESCA
Localisation : LFCG
Messages : 687
Date d'inscription : 07/05/2021
Re: Bass shaker maison
Jeu 29 Juil 2021 - 11:57
Hello Clem,Clem a écrit:Hello à tous !
Je me suis installé un système de seatshaker maison et je voulais vous montrer comment on peut faire
Je vous conseille d'utiliser le compression factor à 0.8 pour éviter la saturation du transducteur quand il y a plusieurs gros sons joués en même temps.
Je vous donnerai mes réglages perso quand j'aurai terminé de les bidouiller.
Où est le réglage du compression factor que tu mets à 0,8?
Et on attend toujours tes réglages perso...!!!!
Killight aime ce message
