Hello à tous !

Voici un petit tuto pour fabriquer des panels de switchs pour pas cher

L’idée était de faire une V0 donc je suis resté simple dans mes prétentions. J’ai pas utilisé une leobodnar mais seulement des petites cartes encodeurs USB normalement faites pour les bornes d’arcade.

L’avantage étant que c’est complètement plug&play et fourni avec des câbles. Par contre ça limite les fonctions du panel à des boutons et un joystick, donc pas de potentiomètres ou d’encodeurs rotatifs.

J’ai utilisé ces boîtes emboitables (il faudra poncer un peu les encoches ou modifier le stl pour les emboiter plus facilement).

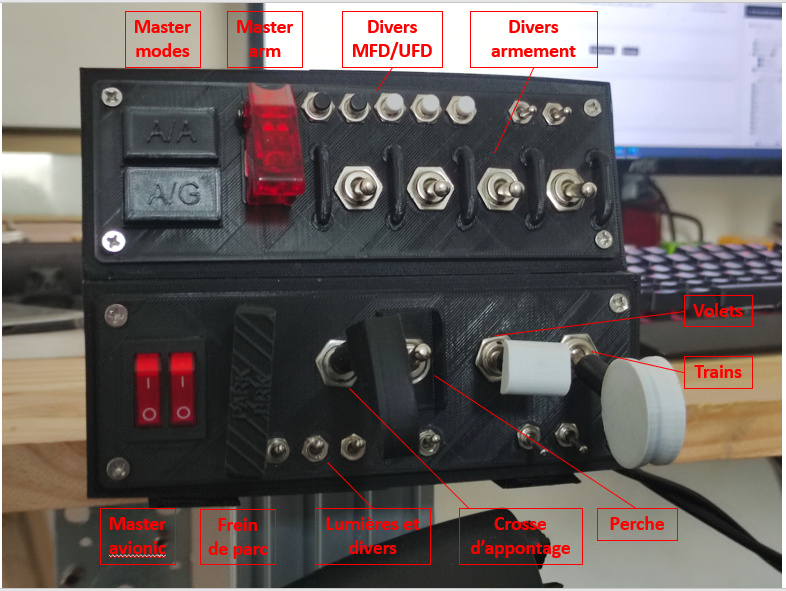

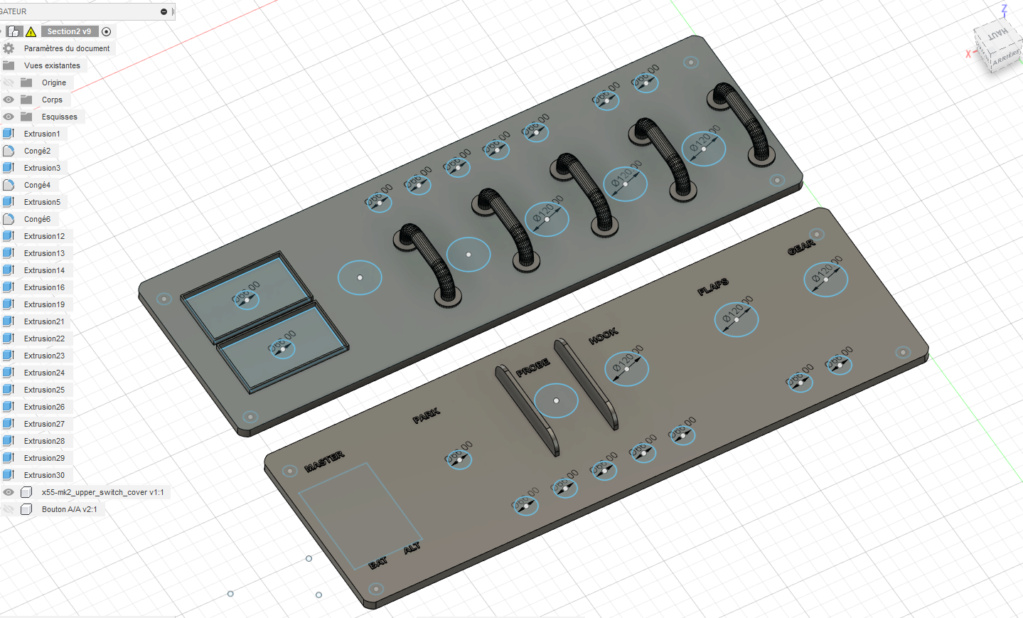

Après plusieurs itérations voilà à quoi ressemblent mes panneaux pour la VR. Ce qui est cool c’est que même sans être un expert en dessin 3d vous avez juste à récupérer le panneau et faire les trous à votre goût


Pour le câblage, ça peut être intéressant de choisir vos switchs judicieusement afin d’éviter de passer par la case soudure. C’était pas mon cas mais bon c’est pas hyper technique. (sinon il y a toujours les gaines thermoretractables ou le pistocolle)


J’ai fait un panneau arrière permettant de fixer les boîtes au profilé alu (pensez à faire passer le câble USB dans la boîte avant de la fixer, j’ai fait le panneau un peu trop grand). Je n’ai pas fait de trou pour la fixation à la boîte car j’ai utilisé des vis pointues mais il suffit de percer sinon.


Pour custom les switchs j'ai piqué l'idée de cette vidéo et modifié les covers pour qu'elles correspondent à mes tailles de switchs.


J'ai aussi fait mes propres dessins, notamment pour le frein de parc (pour l'instant il ne marche pas bien car c'est un bouton simple mais j'attend un push-pull) et la crosse d'appontage.

Pour les master A/A et A/G j'ai dessiné des caches qui viennent s'emboiter sur des petits boutons poussoirs

L’idée étant de toucher le moins possible la souris, je prépare également un design d’UFC en utilisant un clavier numérique à deux balles



Mes pièces 3D (c'est encore un work in progess donc soyez indulgents )


Exemples de pièces à acheter :

Carte USB

https://www.amazon.fr/gp/product/B07BK9J1S9/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1

Switchs ON/OFF/ON

https://www.amazon.fr/gp/product/B07R682XPW/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Petits switchs ON/ON (pas hyper utiles selon moi mais je m’en sers en ON/OFF)

https://www.amazon.fr/gp/product/B07RV8HX6L/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Switchs ON/OFF avec cover

https://www.amazon.fr/gp/product/B07MNFYWSK/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Gros switchs ON/OFF (très satisfaisants à utiliser )
https://www.amazon.fr/gp/product/B07QPYSX8M/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Boutons OFF/(on)
https://www.amazon.fr/gp/product/B07XRKN3F3/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

Push pull
https://fr.aliexpress.com/item/4000108623194.html?spm=a2g0s.9042311.0.0.61d76c37uKEF0g

[Matoche Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N2 - UH-1H Qualification N2 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N3 - UH-1H Qualification N3 obtenue dans le cursus UH-1H Huey de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre 500 Heures de Vol Seuil de 500 Heures de Vol atteint au sein de l'ESCA]

C'est marrant on en parlait justement cette semaine.
Ma première (petite) création plutôt orientée SIM Racing mais le principe est les composants sont très proches.

"Chapeau bas" pour ta création !

A+
Matoche

[Pondichery Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N2 - UH-1H Qualification N2 obtenue dans le cursus UH-1H Huey de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Qualification N3 - UH-1H Qualification N3 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre 300 Sujets Membre ayant publié un message dans plus de 300 sujets différents]

ha super Clem, merci pour les liens !
ça me chauffe bien ça

[Clem Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N2 - UH-1H Qualification N2 obtenue dans le cursus UH-1H Huey de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre]

@Matoche
Top ta button box ! C'est super propre
Tu as choisi quoi comme carte pour pouvoir utiliser des encodeurs rotatifs ?

@Pondichery
Tu vas voir ça change la vie en VR
Si tu es plus patient que moi je te recommande de passer par Aliexpress, les switchs seront vraiment moins chers

[Matoche Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N2 - UH-1H Qualification N2 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N3 - UH-1H Qualification N3 obtenue dans le cursus UH-1H Huey de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre 500 Heures de Vol Seuil de 500 Heures de Vol atteint au sein de l'ESCA]

j'ai pris de l'ARDUINO LEONARDO

Version micro :
https://www.amazon.fr/gp/product/B086ZPW2VK/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1

ou standard :
https://www.amazon.fr/gp/product/B07MY2VZX9/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1

A+

[wanegen Qualification N1 - Mirage 2000C Qualification N1 obtenue dans le cursus Mirage 2000C de l'ESCA Qualification N2 - Mirage 2000C Qualification N2 obtenue dans le cursus Mirage 2000C de l'ESCA Qualification N3 - Mirage 2000C Qualification N3 obtenue dans le cursus Mirage 2000C de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre 500 Heures de Vol Seuil de 500 Heures de Vol atteint au sein de l'ESCA 300 Sujets Membre ayant publié un message dans plus de 300 sujets différents]

Super! Merci messieurs pour les infos.
Ce sera pour mes prochaines séances de bricolage.

[morgosth Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre]

merci clem pour ta presentation, ca m a motivé a tenter le coup, je suis parti sur une base bois/plexi, mais pour le moment niveau electro j ai choppé une carte arcade pour tester. j ai pu patcher 12 bouttons, mais ca fonctionne bien, je vais me laisser un peut de temps pour savoir ce que je vais y mettre dans le ventre sachant qu il y a beaucoup d entrées et et deux potentiomètre rotatifs j'hesite entre une bbi64 ou une base arduino que je possède déjà mais que je ne comprend pas du tout lol.

[Darksmall 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre]

Vous me vendez du rêve avec vos créations,
Je pense que je vais également me lancer dans la création d'un de ces panel.
car en VR, pas évident de chopper les bonnes touches sur le clavier^^

[morgosth Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre]

Petite question quelle carte de serie arduino puis je prendre pour caser plus de 70 entrées plus 2 potards? j ai une mega2560 qui peut le faire, mais a voir ne peut pas etre configurée comme controleur, reste la leonardo, mais trop juste en entrée . Peut on lui ajouter une expension?

[Clem Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N2 - UH-1H Qualification N2 obtenue dans le cursus UH-1H Huey de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre]

Petite question quelle carte de serie arduino puis je prendre pour caser plus de 70 entrées plus 2 potards? j ai une mega2560 qui peut le faire, mais a voir ne peut pas etre configurée comme controleur, reste la leonardo, mais trop juste en entrée . Peut on lui ajouter une expension?

J'avoue que ça dépasse mes compétences. De mon côté j'avais évité de me poser la question en utilisant 2 cartes

[Hugo Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA]

Yes, le topic qui répond à mes attentes.
J'ai déjà mis la quincaillerie dans mon panier Amazon et quand je rentre de vacances (bin oui faut bien) j'attaque dur mon projet de panel. Je reviendrai certainement vous solliciter pour la programmation. J'ai déjà une arduino méga, le logiciel dcs bios et l'interface arduino.
J-6 et GO
Et good job. Ça donne bien. Même le Tupperware hacké de Pierrot.

[Pondichery Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N2 - UH-1H Qualification N2 obtenue dans le cursus UH-1H Huey de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Qualification N3 - UH-1H Qualification N3 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre 300 Sujets Membre ayant publié un message dans plus de 300 sujets différents]

Yes, le topic qui répond à mes attentes.
J'ai déjà mis la quincaillerie dans mon panier Amazon et quand je rentre de vacances (bin oui faut bien) j'attaque dur mon projet de panel. Je reviendrai certainement vous solliciter pour la programmation. J'ai déjà une arduino méga, le logiciel dcs bios et l'interface arduino.
J-6 et GO
Et good job. Ça donne bien. Même le Tupperware hacké de Pierrot.

n'oublis pas, ta priorité c'est un trackIR ou un truc du genre !

[Hugo Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA]

Yes Pondy, j'ai vu une vidéo et effectivement il faut 3 diodes et 2 bidules,avec un peu de temps et 10 doigts qui arrivent à se coordonner.
Donc c'est dans les tuyaux.

[KillightPrésident Association ESCA 300 Sujets Membre ayant publié un message dans plus de 300 sujets différents Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N2 - UH-1H Qualification N2 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N3 - UH-1H Qualification N3 obtenue dans le cursus UH-1H Huey de l'ESCA Qualification N1 - Mirage 2000C Qualification N1 obtenue dans le cursus Mirage 2000C de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA 500 Heures de Vol Seuil de 500 Heures de Vol atteint au sein de l'ESCA 1000 Heures de Vol Seuil de 1000 Heures de Vol atteint au sein de l'ESCA 2500 Heures de Vol Seuil de 2500 Heures de Vol atteint au sein de l'ESCA Voltigeur aérien Membre ayant fait partie de l'une des patrouilles acrobatiques de l'ESCA]

Je n'ai pas encore eu la chance de me plonger dans la création de panneaux physiques, il me tarde !

Un peu hors-sujet - mais j'en profite pour parler du Track IR pour toi  @Hugo

Yes Pondy, j'ai vu une vidéo et effectivement il faut 3 diodes et 2 bidules,avec un peu de temps et 10 doigts qui arrivent à se coordonner.
Donc c'est dans les tuyaux.

Effectivement, tu peux te faire un track clip assez facilement comme ça. Tu peux choisir d'opter pour l'alimentation électrique par (i) boîtier à pile (plus lourd mais plus mobile) ou (ii) cable USB (moins lourd mais moins mobile). Tu as une idée de ce que tu veux faire ?

Également, il te faudra une Webcam assez fluide (la résolution n'est pas très importante, mais le nombre d'image par seconde est important pour assurer la fluidité de tes mouvements), et tu pourras coller sur l'objetfif de la caméra plusieurs couches de papier pellicule photo vierge afin de ne filter que la lumière émise par les LEDs spéciales que tu auras montées sur ton track clip. Si tu n'as pas déjà une Webcam qui ferait l'affaire, tu peux facilement trouver une caméra "PS Eye" pour moins de 15€ sur le net, elle est parfaite pour la tache.

Pour la partie logicielle, il exsite plusieurs programmes : (i) FaceTrackNoIR, (ii) OpenTrack...

J'ai utilisé les deux plusieurs années et je recommande sans hésiter OpenTrack. Je pourrai t'aider à configurer tes courbes (il me semble que je t'avais déjà passé mon profil de configuration il y a quelques mois) cependant tu obtiendras les courbes parfaites en les paufinant à ta guise...

Tu vas adorer avoir un track IR ! Les vols en Huey ne seront plus jamais pareils

N'hésite pas si tu souhaites en parler sur teamspeak / dans un autre sujet...

[Hugo Qualification N0 Qualification N0 obtenue dans le cursus tronc commun (T-45C) de l'ESCA 100 Heures de Vol Seuil de 100 Heures de Vol atteint au sein de l'ESCA Pilote de la 8e Escadre de Chasse Virtuelle A publié suffisament de messages sur le forum pour accéder au contenu réservé aux membres de l'école et de la 8e Escadre Qualification N1 - UH-1H Qualification N1 obtenue dans le cursus UH-1H Huey de l'ESCA]

Et bien ça dépendra de la longueur du câble usb que je vais trouver.

Concernant la caméra, est ce que celle de mon ordi portable est suffisante ?
